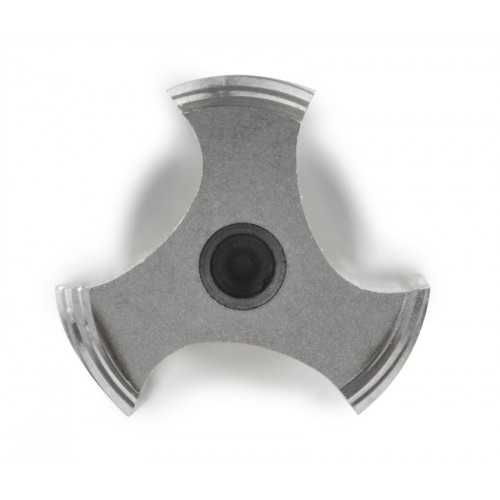

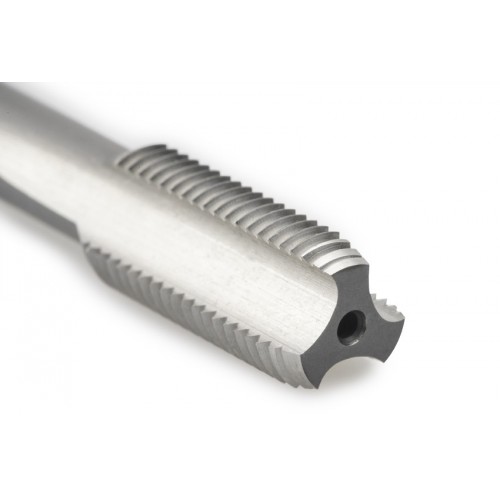

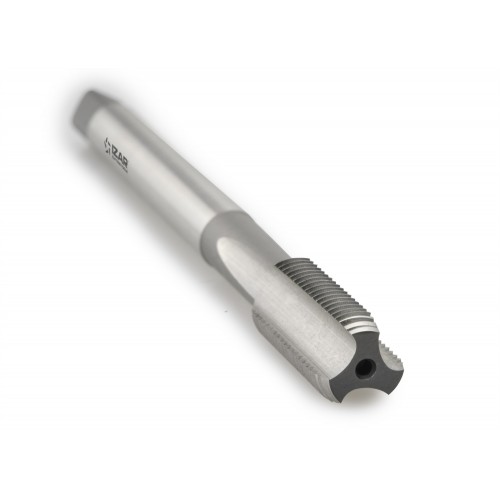

REF. 3224 MACHO MAQUINA RECTO HSS Co DIN374 (UNF)
- Especial agujeros pasantes en cobre, bronce, latón viruta corta, fundición gris o maleable, aluminio-magnesio aleado con silicio (>10%)
- Fabricación en cobalto 5%, DIN 374 con entrada tipo C de 2-3 hilos
- Ranuras rectas
- Tolerancia 6H
Ángulo Despr.: 10º ± 2
DIN: 374
Entrada Macho: C 2-3h
Grupo Materiales Trabajo: Bronce//Aceros <850 N/mm2//Cobre//Latón//Fundición
Material específico Trabajo: Aceros <850 N/mm2//Al-Mg no aleado (<100 HB / <350 N/mm2)//Aleaciones Al-Mg Si > 10% (<180 HB / <600 N/mm2)//Aleaciones Al-Mg Si < 10% (<180 HB / <600 N/mm2)//Cobre-Bronce-Latón viruta corta (<200 HB / <700 N/mm2)//Cobre-Bronce-Latón viruta larga (<200 HB / <700 N/mm2)//Fundición (200-300 HB / 700-1000 N/mm2)//Fundición (<200 HB / <700 N/mm2)
Nº Dientes: 3
Tipo Macho: Recto
Tipo Trabajo: Agujero Pasante
Tolerancia: 2B
Uso Mano / Máquina: Máquina
K.1 Velocidad Corte (m/min.): 7-10
K.2 Velocidad Corte (m/min.): 4-7
N.1 Velocidad Corte (m/min.): 5-8
N.2 Velocidad Corte (m/min.): 8-12
N.3 Velocidad Corte (m/min.): 15-35
N.4 Velocidad Corte (m/min.): 14-20
N.5 Velocidad Corte (m/min.): 12-15
P.1 Velocidad Corte (m/min.): 6-10
Operación: Roscado
Tipo Herramienta: Machos Máquina
Listado de referencias
| Referencia |
|
Descripción |
Tipo Rosca |
Ean |
| 22576 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,05/16X24 | UNF 5/16 | 8424448225764 |
| 20655 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,03/08X24 | UNF 3/8 | 8424448206558 |
| 22578 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,07/16X20 | UNF 7/16 | 8424448225788 |
| 22579 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,01/02X20 | UNF 1/2 | 8424448225795 |
| 70543 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,09/16X18 | UNF 9/16 | 8424448705433 |
| 70537 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,05/08X18 | UNF 5/8 | 8424448705372 |
| 70534 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,03/04X16 | UNF 3/4 | 8424448705341 |
| 70540 | | MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,07/08X14 | UNF 7/8 | 8424448705402 |
Información adicional referencia: (selecciona una referencia para ampliar información)
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,05/16X24
Referencia: 22576
Código EAN: 8424448225764
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 5/16
Cuadradillo: 4,9
cuadradillo (pulgadas): 3/16
Diámetro Mango: 6mm
d mango: 15/64
LOC: 55/64
OAL: 3 35/64
Hilos: 24
Longitud Corte: 22mm
Longitud total: 90mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 6.9mm
Uso Agujero: Ciego//Pasante
Eje previo: 7.82mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,0242
Largo (cm): 1,40
Ancho (cm): 1,40
Alto (cm): 11,50
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,03/08X24
Referencia: 20655
Código EAN: 8424448206558
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 3/8
Cuadradillo: 5,5
cuadradillo (pulgadas): 7/32
Diámetro Mango: 7mm
d mango: 9/32
LOC: 25/32
OAL: 3 35/64
Hilos: 24
Longitud Corte: 20mm
Longitud total: 90mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 8.5mm
Uso Agujero: Ciego//Pasante
Eje previo: 9.41mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,0323
Largo (cm): 1,40
Ancho (cm): 1,40
Alto (cm): 11,50
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,07/16X20
Referencia: 22578
Código EAN: 8424448225788
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 7/16
Cuadradillo: 6,2
cuadradillo (pulgadas): 7/32
Diámetro Mango: 8mm
d mango: 9/32
LOC: 25/32
OAL: 3 15/16
Hilos: 20
Longitud Corte: 20mm
Longitud total: 100mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 6.9mm
Uso Agujero: Ciego//Pasante
Eje previo: 7.82mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,0456
Largo (cm): 1,70
Ancho (cm): 1,70
Alto (cm): 12,30
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,01/02X20
Referencia: 22579
Código EAN: 8424448225795
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 1/2
Cuadradillo: 7
cuadradillo (pulgadas): 9/32
Diámetro Mango: 9mm
d mango: 23/64
LOC: 55/64
OAL: 3 15/16
Hilos: 20
Longitud Corte: 22mm
Longitud total: 100mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 11.5mm
Uso Agujero: Ciego//Pasante
Eje previo: 12.56mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,0574
Largo (cm): 1,70
Ancho (cm): 1,70
Alto (cm): 12,30
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,09/16X18
Referencia: 70543
Código EAN: 8424448705433
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 9/16
Cuadradillo: 9
cuadradillo (pulgadas): 23/64
Diámetro Mango: 11mm
d mango: 7/16
LOC: 55/64
OAL: 3 15/16
Hilos: 18
Longitud Corte: 22mm
Longitud total: 100mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 12.9mm
Uso Agujero: Ciego//Pasante
Eje previo: 14.14mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,0730
Largo (cm): 2,60
Ancho (cm): 2,60
Alto (cm): 10,20
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,05/08X18
Referencia: 70537
Código EAN: 8424448705372
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 5/8
Cuadradillo: 9
cuadradillo (pulgadas): 23/64
Diámetro Mango: 12mm
d mango: 15/32
LOC: 55/64
OAL: 3 15/16
Hilos: 18
Longitud Corte: 22mm
Longitud total: 100mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 14.5mm
Uso Agujero: Ciego//Pasante
Eje previo: 15.73mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,0871
Largo (cm): 2,60
Ancho (cm): 2,60
Alto (cm): 10,20
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,03/04X16
Referencia: 70534
Código EAN: 8424448705341
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 3/4
Cuadradillo: 11
cuadradillo (pulgadas): 7/16
Diámetro Mango: 14mm
d mango: 35/64
LOC: 63/64
OAL: 4 21/64
Hilos: 16
Longitud Corte: 25mm
Longitud total: 110mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 17.5mm
Uso Agujero: Ciego//Pasante
Eje previo: 18.89mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,1331
Largo (cm): 2,60
Ancho (cm): 2,60
Alto (cm): 11,20
Estado artículo
Estado: activo
Fecha: 27/05/2022
Descargas y enlaces adicionales de la referencia
Relacionados
MACHO MAQUINA RECTO HSS Co DIN374 (UNF) - 3224 - 0,07/08X14
Referencia: 70540
Código EAN: 8424448705402
Marca: IZAR
Acabados
Material: HSSE 5% Co
Características
Tipo Rosca: UNF 7/8
Cuadradillo: 14,5
cuadradillo (pulgadas): 37/64
Diámetro Mango: 18mm
d mango: 45/64
LOC: 63/64
OAL: 4 59/64
Hilos: 14
Longitud Corte: 25mm
Longitud total: 125mm
Material a Mecanizar: K.1 - Fundición Gris <700 N/mm²//K.2 - Fundición Nodular >700<1000 N/mm²//N.1 - Cobre-Bronce-Latón Viruta Corta <700 N/mm²//N.2 - Cobre-Bronce-Latón Viruta Larga <700 N/mm²//N.3 - Al - Mg No Aleado <350 N/mm²//N.4 - Aleaciones Al Si<10% <600 N/mm²//N.5 - Aleaciones Al Si >10% <600 N/mm²//P.1 - Aceros <850 N/mm²
Refrigeración Interior: 0
Taladrado previo: 20.4mm
Uso Agujero: Ciego//Pasante
Eje previo: 22.05mm
Datos packaging
Cantidad de contenido: 1.00
Unidad de contenido: Pieza
Peso (kg): 0,2269
Largo (cm): 2,60
Ancho (cm): 2,60
Alto (cm): 12,70
Estado artículo
Estado: activo
Fecha: 27/05/2022
